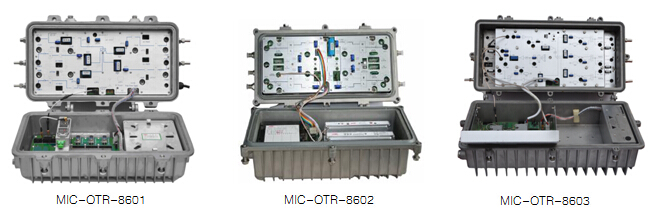

MIC-OTR-8601野外型光工作站具有四個獨立的射頻輸出端口，射頻電路具有AGC（可選配）功能；機內組件采用模塊化設計，最多可配置兩個光接收模塊、兩個回傳光發射模塊、一個電源模塊和一個狀態監控應答器模塊；AC60V或AC220V兩種供電方式可選；射頻放大器模塊功能提供四路高電平RF信號輸出，每個RF輸出電平、斜率獨立可調；狀態監控應答器能實時對工作狀態、性能參數進行遠程監測，對網絡配置進行遠地管理和網絡故障實施遠地診斷、告警、隔離。

  MIC-OTR-8602野外型光工作站射頻放大單元采用內膽可分離式結構設計，具有四個獨立的射頻輸出端口；機內組件采用模塊化設計，最多可配置兩個光接收模塊、兩個回傳光發射模塊、一個電源模塊和一個狀態監控應答器模塊；AC60V供電方式；射頻放大器模塊功能提供四路高電平RF信號輸出，每個RF輸出電平、斜率獨立可調；狀態監控應答器能實時對工作狀態、性能參數進行遠程監測，對網絡配置進行遠地管理和網絡故障實施遠地診斷、告警、隔離。

  MIC-OTR-8603野外型光工作站射頻放大單元采用內膽可分離式結構設計，具有四個獨立的射頻輸出端口，射頻電路具有AGC（可選配）功能；機內組件采用模塊化設計，最多可配置四個光接收模塊、兩個回傳光發射模塊、兩個電源模塊和一個狀態監控應答器模塊；AC60/DC48混合、AC220V或AC60V三種供電方式可選；射頻放大器模塊功能提供四路高電平RF信號輸出，每個RF輸出電平、斜率獨立可調；狀態監控應答器能實時對工作狀態、性能參數進行遠程監測，對網絡配置進行遠地管理和網絡故障實施遠地診斷、告警、隔離。



技術參數

型號	MIC-OTR-8601	MIC-OTR-8602	MIC-OTR-8603
電源電壓（V）	AC35～90或AC110～265	AC35～90	AC35～90或AC110～265
電源功耗(W)	80(max)	80(max)	125(max)
工作溫度(℃)	-40~+55	-40~+55	-40~+55
工作相對濕度(%)	≤95%無冷凝	≤95%無冷凝	≤95%無冷凝
外形尺寸	400(L)x232(W)x162(H)	415(L)x225(W)x200(H)	535(L)x280(W)x220(H)

正向接收部分技術參數

項目	單位	參數
光學參數
接收光波長	nm	1290～1650
光連接器形式	-	FC/APC或SC/APC
輸入光功率范圍	dBm	-6～+3
光反射損耗	dB	≥50
等效輸入噪聲電流	PA/	≤8
射頻參數
射頻輸出信號電平	dBμV	116（max）[注]1
頻率范圍	MHz	47～862[注]2
頻率分割	MHz	65/87（其它頻點用戶指定）
射頻輸出阻抗	Ω	75
帶內平坦度	dB	≤±0.75
輸出反射損耗RF	dB	≥16dB（47～550MHz），≥14dB（550～862MHz）
鏈路參數
載噪比C/N	dB	≥51[注]3
載波組合三階差拍比C/CTB	dB	≥67[注]3
載波組合二階差拍比C/CSO	dB	≥62[注]3

項目	單位	參數
激光器類型	-	FP			DFB
輸出光功率	mW	1	2	3	1	2	3	4
噪聲功率比動態范圍	dB	≥10(NPR≥30dB）			≥15(NPR≥30dB)
光連接器形式	-	FC/APC或SC/APC
平坦度	dB	≤±0.75
頻率范圍	MHz	5～65(注2)
輸出光波長	nm	1310±10或1550±10
射頻輸入信號電平	dBμV	75～85
射頻反射損耗	dB	≥16
