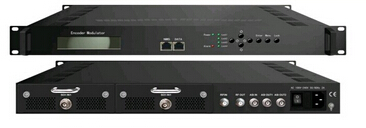

NDS3543B DVB-S/S2編調一體機具有支持1路ASI輸入、多種輸入接口可選編碼復用后進行DVB-S/S2調制輸出的一款設備。此設備支持1組（2路）相同ASI輸出、IP輸出和RF射頻輸出，射頻輸出頻率范圍為950-1050MHz。也可以根據客戶的需求插入不同的編碼接口板，它的信號源可以是衛星接收器，閉路電視攝影機，藍光播放器和天線等，其輸出信號是由DVB-S/S2標準電視和機頂盒接收。該設備可適用于公共場所如地鐵，商場大廳，劇院，酒店，度假村等廣告系統。它也可用于醫院、學校和培訓教育機構等。除此之外，還可用在酒吧等場所提供高清體育頻道和貴賓娛樂頻道。


主要特性

支持1路ASI輸入帶復用

支持RF混頻輸入

支持DVB-S、DVB-S2 QPSK、DVB-S2 8PSK調制方式輸出

活動可變的模塊設計，多種輸入接口可選（CVBS/SDI/HDMI/YPbPr）

支持1路ASI輸出1路備份，IP輸出

優異的調制輸出性能

Web 網絡管理及液晶&按鍵操作

液晶顯示，遠程控制

通過網絡/以太網更新或升級


技術指標

輸入	1×ASI輸入，1×RF輸入，多種輸入接口可選（CVBS/SDI/HDMI/YPbPr）
輸出	1組（2路)相同ASI輸出接口
	IP (MPTS) 輸出，UDP協議 (RJ45, 100M)
	1xDVB-S/S2 RF 輸出
RF輸出參數	射頻輸出范圍	950.00-1050.00 MHz, 步進 1Khz
	DVB-S	FEC 1/2,2/3,3/4,5/6,7/8
	DVB-S2 QPSK	FEC 1/2,3/5,2/3,3/4,4/5,5/6,8/9,9/10
	DVB-S2 8PSK	FEC 3/5,2/3,3/4,5/6,8/9,9/10
	符號率	DVB-S and DVB-S2 QPSK Symbol rate: 0.05-40.0Msps
		DVB-S2 8PSK Symbol rate: 0.05-26.0Msps
	輸出電平	-30db~-10.0db
系統	面板	LCD 液晶顯示+按鍵操作
	遠程管理	Web NMS 支持遠程管理升級
	語言	英語
通用	尺寸	410×285×44mm (W*L*H)/1U
	溫度環境	0~45℃, -20~80℃
	約重	2.0kg
	電源	AC 100-240V 50/60Hz 2A
	功耗	<20W
